一、引言

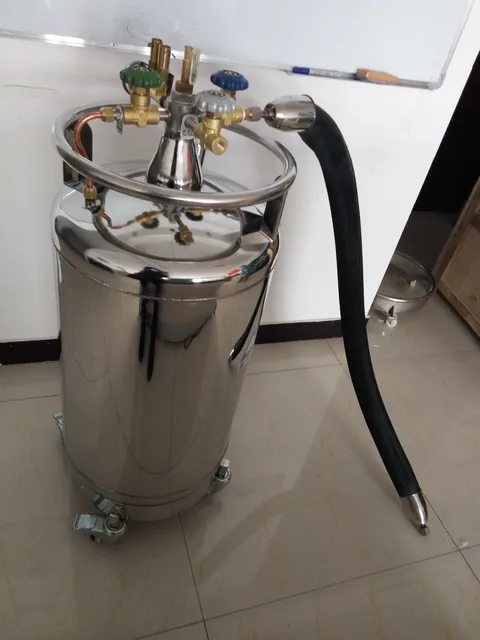

二、設計壓力的核心要素

1. 介質特性的影響
   不同低溫液體的物理性質差異顯著。例如，液氫的飽和蒸氣壓隨溫度變化劇烈，在 - 253℃時設計壓力通常不高于 3.45 barg（50 psig），而液氮在 - 196℃時的正常使用壓力范圍為 0.27-1.1 MPa。設計時需根據介質的臨界溫度、沸點及膨脹系數，通過公式 Ps=f(T) 計算飽和蒸氣壓，確保壓力控制系統匹配介質特性。
2. 工作壓力與設計壓力的關系
   工作壓力是設備正常運行時的壓力上限，而設計壓力需在此基礎上留有安全裕度。例如，某液氧杜瓦瓶的正常使用壓力為 0.8-1.0 MPa，設計壓力則設定為 1.4 MPa，安全閥開啟壓力為 1.68 MPa。對于高壓場景（如 LNG 運輸），設計壓力可達 3.0 MPa 以上，需采用 ASME BPVC VIII Div.3 標準中針對超高壓容器的設計方法。
3. 外部載荷與結構強度
   杜瓦瓶在真空狀態下承受大氣壓力（約 0.1 MPa），同時需考慮內部介質重力及運輸震動等橫向載荷。例如，某柱形杜瓦瓶的圓端板在大氣壓與 OMT（26 kg）重力共同作用下，通過有限元分析驗證其厚度需滿足撓度≤0.2 mm 的要求。

三、國際與行業標準解析

1. ASME BPVC VIII 系列標準
• Div.1：適用于常規壓力容器，設計壓力通?！?0 MPa，需滿足應力分析與焊接工藝要求。
• Div.3：針對超高壓容器（＞10,000 psi），采用爆破壓力設計法，材料需通過氫脆敏感性測試。
2. 國內標準與特殊規范
• GB 18442：規定低溫壓力容器的設計溫度范圍及壓力等級，要求內膽與外殼材料的低溫沖擊韌性滿足 - 196℃環境需求。
• T/CCGA 40011-2021：針對液氫杜瓦，強制要求兩級安全閥設計（一級為最大操作壓力的 1.1 倍，二級為設計壓力），并采用氦質譜檢漏確保真空夾層漏率≤1.0×10?2 Pa。
3. 國際運輸規范
   運輸型杜瓦瓶需符合 ISO 20421-1:2019，要求充裝量≤容積的 80%，泄壓裝置排放能力滿足 GB 50177 中爆炸危險區域的安全距離。例如，液氮罐運輸時需通過尼龍帶固定，箱體透氣孔設計防止壓力積聚。

四、材料選擇與結構設計

1. 低溫材料的關鍵性能
• 抗低溫脆性：奧氏體不銹鋼（如 304L）在 - 196℃時仍保持良好韌性，抗拉強度≥515 MPa，優于鋁合金。
• 抗氫脆性能：液氫杜瓦的內膽材料需通過 GB/T 34542.3 氫脆敏感度測試，非金屬部件需具備抗氫滲透能力。
2. 多層絕熱與真空技術
   高真空多層絕熱（MLI）結合鍍鋁膜可將漏熱率降至極低。例如，液氦敞口杜瓦采用液氮冷屏與冷氦氣蒸汽冷屏耦合設計，靜態蒸發率＜2.2 L/h。真空夾層壓力需≤10?3 Pa，通過定期氦質譜檢漏維持絕熱性能。

五、測試驗證與安全冗余

1. 壓力測試與無損檢測
• 液壓試驗：以 1.5 倍設計壓力進行測試，保壓 30 分鐘無泄漏。
• 無損檢測：內膽焊縫需進行射線檢測（AB 級，Ⅱ 級合格）及滲透檢測（Ⅰ 級合格），確保無裂紋等缺陷。
2. 安全冗余設計
• 雙重泄壓系統：安全閥與爆破片組合使用，例如液氫杜瓦的一級安全閥整定壓力為最大操作壓力的 1.1 倍，二級為設計壓力，爆破片爆破壓力≤最大允許工作壓力的 105%。
• 智能化監測：物聯網液位計實時監測壓力、溫度及真空度，異常時通過手機 App 推送報警信號。

六、典型應用場景與案例

1. 液氫儲存與運輸
   某液氫杜瓦采用無磁不銹鋼（相對磁導率＜1.05），預留氦液化器接口實現零蒸發運行，滿足超導磁體測試需求。其內膽設計壓力 3.45 barg，配備禁油壓力表與紫外火焰探測器，符合 GB/T 40060 的防爆要求。
2. 醫療與科研領域
   生物凍存用杜瓦瓶需維持 - 196℃穩定環境，設計壓力 0.8-1.0 MPa，通過全自動液位控制系統確保液位波動＜5 mm，蒸發率≤2.1%/d。

七、結論
